三相功率因數電源模塊JQSBID-2835

描述：

1）輸入電壓及范圍：額定115Vac；范圍96～126Vac（相電壓）；

2）輸入頻率及范圍：額定400Hz；范圍360～440Hz；

3）輸入功率因數：≥0.94（輸出帶載≥85%）；

4）輸入電流畸變系數：THD≤5%（額定條件下）；

5）輸入三相不平衡度：≤20%（額定條件下）；

6）輸出電壓及范圍：額定28Vdc±1V；

7）輸出電流及過載：額定35.7A；過載1.2倍30s；

8）輸出電壓紋波：≤100mVp（20M帶寬、額定條件）；

9）輸出電壓調整率：≤1%（額定輸入、輸出負載≥85%）；

10）輸出負載調整率：≤2%（額定輸入、輸出負載10～90%）；

11）輸出動態特性：電壓超調和跌落≤3%，恢復時間≤50ms；

12）整機變換效率：≥85%（額定輸入、輸出條件下）；

13）輸入欠壓保護：≤92Vac；

14）輸入過壓保護：≥138Vac；

15）輸出過壓保護：≥35Vdc；

16）輸出短路保護：≥1.2Ie；

17）輸出過熱保護：95±10℃；

18）輸出電壓控制：外部電平控制，低電平開通，高電平關斷；

19）工作狀態指示輸出：高電平故障、低電平（≤0.5V）正常，參考地為輸出負；

20）上電開機延遲時間：≤800ms；

21）輸入輸出路數：獨立的三相輸入，獨立的直流輸出；

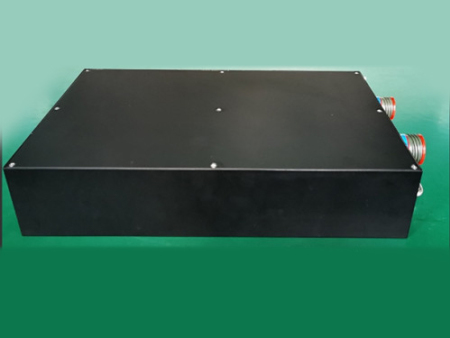

22）外形尺寸和重量： 長315、寬190.5、厚40、公差±0.2mm；重量≤3500g；見圖1；

23）輸入輸出電氣連接：航空插頭/座，接線定義見表1。

試驗：

  滿足供電兼容性試驗：TAC101 、TAC102、TAC103、TAC109、TAC110、TAC101、TAC111、TAC302、TAC303、TAC601、TAC602、TAC603

  滿足電磁兼容性試驗：CE101、CE102、CE107、CS101、CS106、CS112、RE101、RE102
